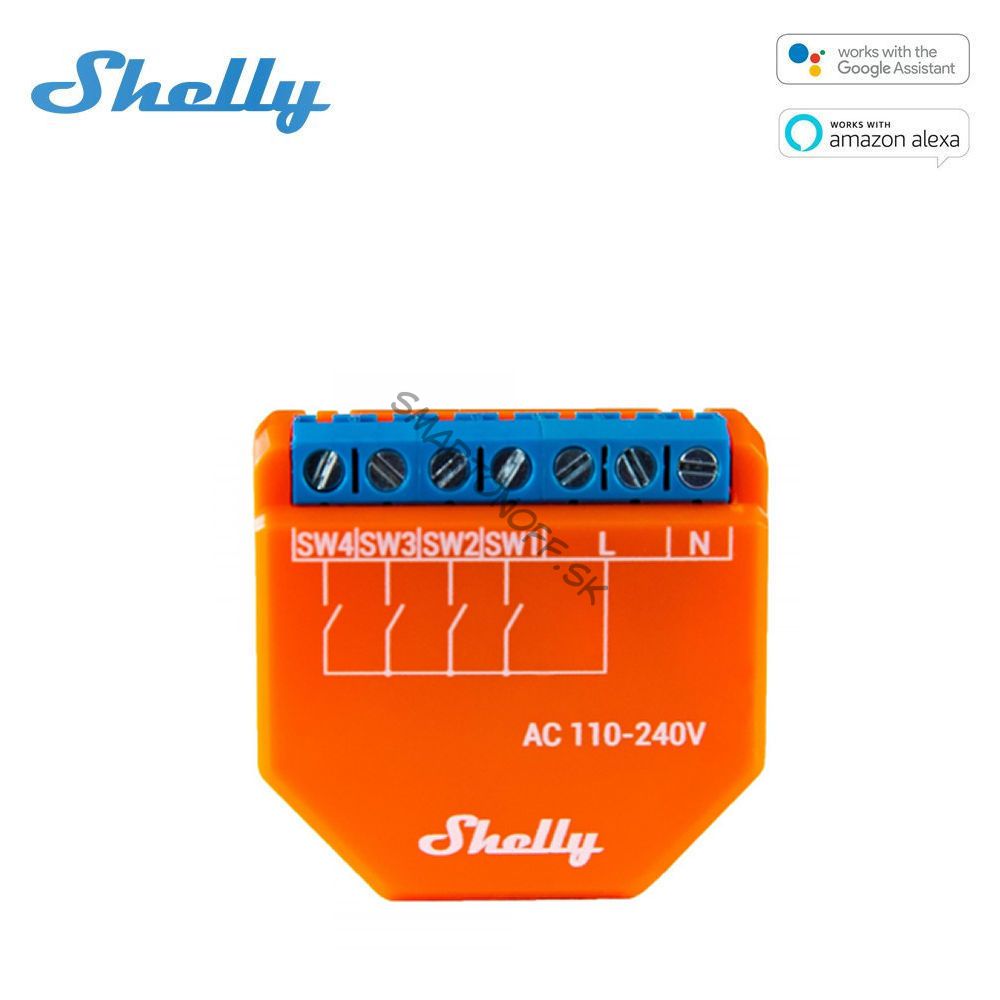

Shelly PLUS i4 WiFi, bezdrôtový inteligentný spínací modul 110-230V

Novinka Shelly PLUS i4 je špeciálny produkt výrobcu inteligentnej domácnosti, odporúčaný na inštaláciu za klasické nástenné vypínače. Nemá relé zariadenia, ale dokáže spravovať stav až 4 spínačov alebo iných vstupných / ovládacích zariadení a na základe toho môže ovládať ďalšie relé Shelly, senzory alebo iné zariadenia ovládané pomocou HTTP/HTTPS, MQTT alebo CoAP. .

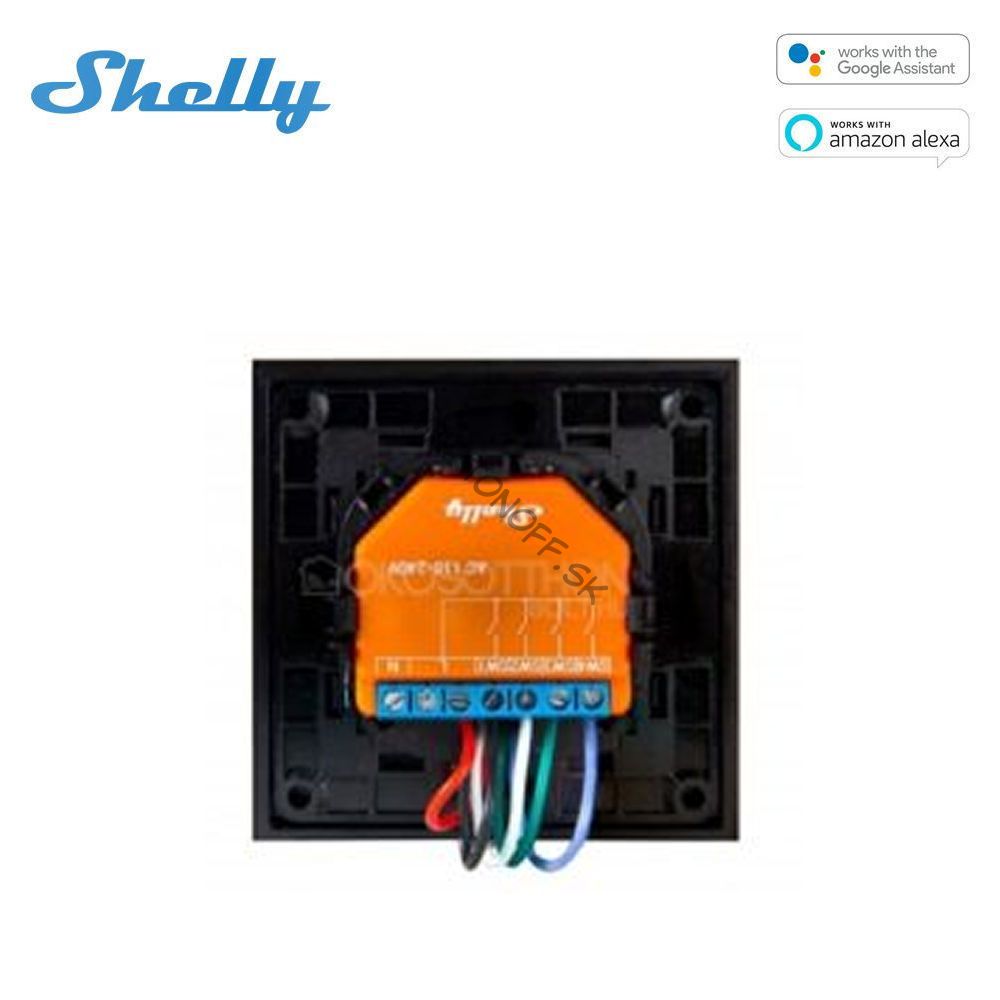

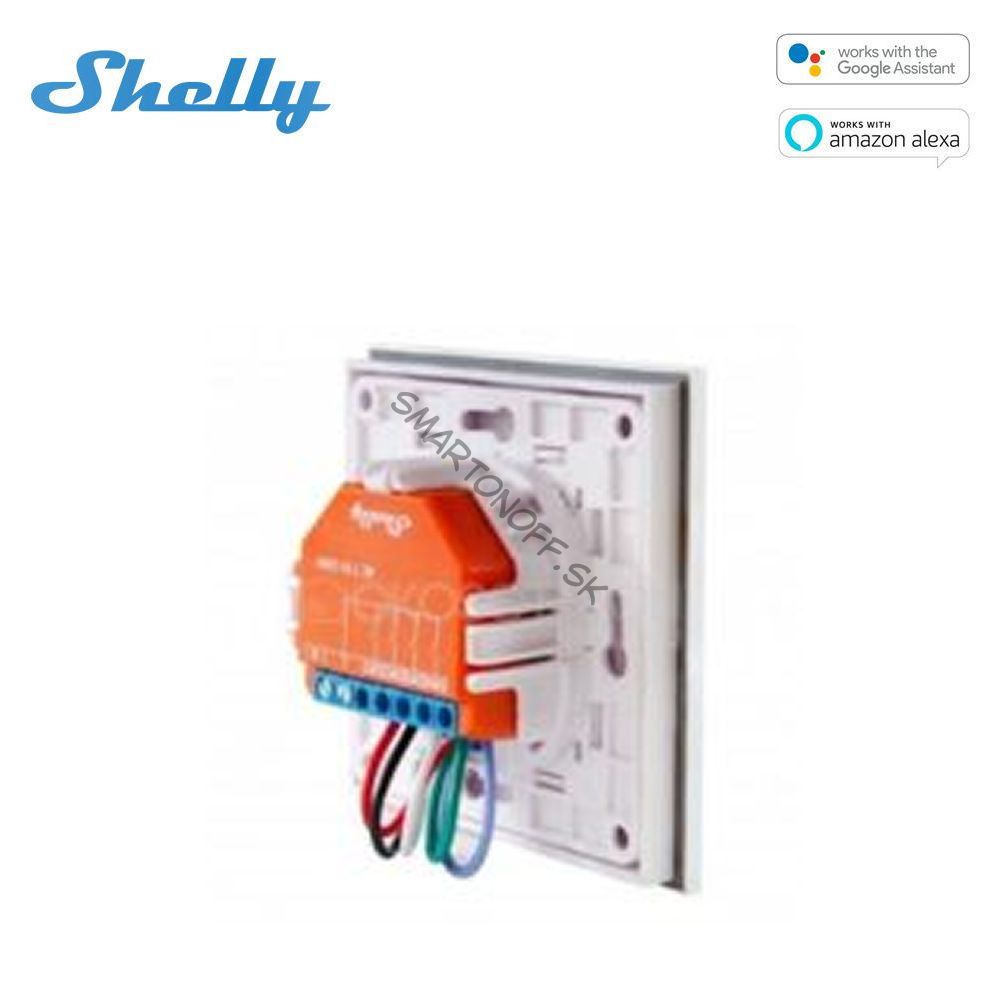

V podstate sa používa na bezdrôtové „prepojenie“ prepínača so zariadeniami pripojenými k relé Shelly inde v našej domácnosti (alebo dokonca inštalované inde). Namontovaním Shelly PLUS i4 za spínač (spínače) rozpozná zmenu stavu spínačov a môže poslať príkaz na spínanie cez WiFi do Shelly PLUS 1, Shelly PLUS 1PM alebo Shelly PLUS 2PM alebo iných relé, a to aj ovládaním niekoľkých v skupine.s prepínaním. Môže sa preto použiť v pároch s inteligentným relé Shelly v prípadoch, keď sú k dispozícii fázové a nulové vodiče pre spínač aj svietidlo, ale oba sú ďaleko od seba, alebo káble medzi nimi jednoducho chýbajú.

Dokáže prijímať signály až 4 pripojených fyzických spínačov (dvojpolohové alebo kolískové) a ku každému z nich pripojiť až 8 typov udalostí (zapnutie a vypnutie, krátke alebo dlhé stlačenie, dvojité alebo trojité zapnutie, dlhé + krátke alebo krátke + dlhé stlačenie). K 8 typom prepínania režimov vo funkcii Scene je možné priradiť rôzne príkazy, ale s ovládaním DDD medzi zariadeniami môžete z URL zavolať aj iným zariadeniam a poslať im príkaz týmto spôsobom. Shelly PLUS i4 je teda možné použiť aj na ovládanie scény z fyzického nástenného vypínača.

Rovnako ako ostatné zariadenia Shelly, ani Plus i4 nepotrebuje na svoju prevádzku hub alebo bránu, zariadenie je pripojené priamo k WiFi routeru.

S jeho pomocou môžeme napríklad naprogramovať zapínanie/vypínanie našich zariadení na iných miestach pre rôzne spôsoby spínania (napr. dvojité stlačenie tlačidla) jedného z našich nástenných vypínačov, napríklad zapínanie svetiel, ovládanie žalúzií atď. alebo s funkciou "Scenes" Shelly Cloud možno spustiť aj ovládanie viacerých zariadení (aj medzi sebou) oneskorené.

Napríklad jeden spínač vedľa postele možno naprogramovať tak, aby stlačením tlačidla zhasol svetlo v spálni, stlačením dvojitého tlačidla zhasol všetky svetlá doma a stlačením spustil žalúzie. z troch tlačidiel. Alebo môžeme vytvoriť tlačidlo „Odišiel som z domu“ vedľa vchodových dverí, ktoré zhasne všetky svetlá ovládané Shelly, zatiahne žalúzie a vypne žehličku.

Môžeme ním sledovať napríklad aj pri Shelly PLUS i4, či nie je vypnutý istič (a či je v obvode prúd), ale aj to, či je prúd v konkrétnom ovládanom obvode, resp. Shelly Cloud v aplikácii, môžete nastaviť pravidlá pre polohu spínačov / prúd tečúci / netečúci v obvode, napr. môžeme zapnúť/vypnúť ďalšie WiFi relé Shelly s bezdrôtovým ovládaním cez WiFi.

Elektrická schéma:

Shelly Plus i4 vyžaduje na svoju prevádzku konštantné napájanie 110-240 V AC. (Na rozdiel od svojho predchodcu nepodporuje DC pripojenie.)

Očakáva rovnaké napätie na svojich štyroch spínacích vstupoch a zistí, či je daný spínač zapnutý/vypnutý, alebo ak sa nepoužije na spínač, zistí, či je v danom obvode prúd.
